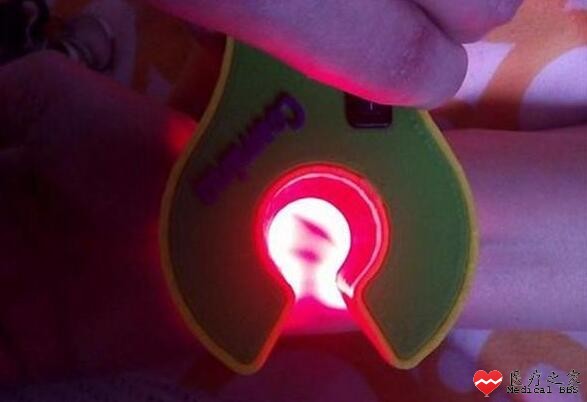

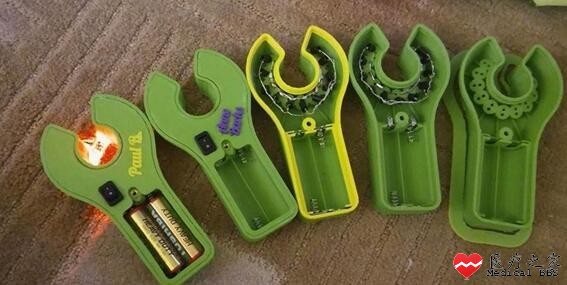

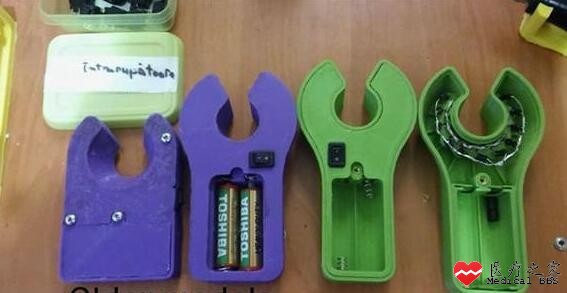

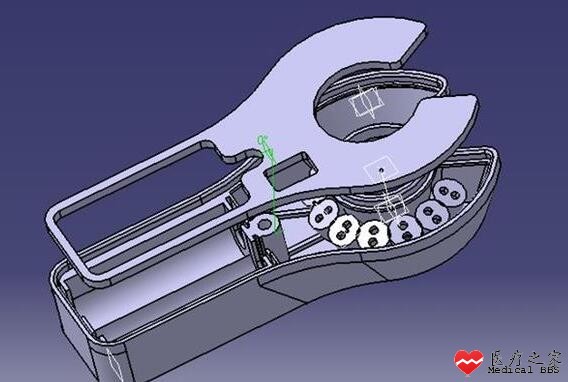

日前，一位名叫Alex Stanciu的军事车辆工程师设计出了一个3D打印的静脉显像仪。Stanciu认为他设计的这款成本仅有25美元的DIY设备，比市场上的同类产品便宜5倍左右，很适合发展中国家的护士和医务人员使用。 众所周知，采集血液样本以及进行静脉注射是当下医院里的常见现象。但就算是很专业的护士，有时候也会出现找不到静脉的情况，因为有些患者有可能天生静脉就不明显。而这个时候使用静脉现象仪就会解决这个问题，迅速找到静脉，防止不必要的困扰，提高病人对医疗团队的信心。 不过遗憾的是，目前市场上的专业静脉显像仪并不便宜。尽管在美国的大型医院，几百美元可能不值一提，但是它确实会给世界上一些地方的小型医疗团队带来问题。而且Stanciu的女朋友就是一位缺乏找静脉经验呢的护士，所以Stanciu自己对静脉显像仪做了一番研究。由于购买像这样的设备可能要花去Stanciu的女朋友一个月工资的大部分，为此，Stanciu决定使用3D打印机和一些很经济的电子元器件。 经过大量的原型和产品迭代，Stanciu最终开发出了近乎完美的设计。这个设计很适合在无加热打印床位的廉价3D打印机上打印。为了消除翘曲，Stanciu在打印床上使用了蓝色胶带和酒精。3D打印的静脉显像仪由3个部件组成，要将他们都3D打印出来的话估计要花4-5个小时。Stanciu使用的是一台i3 RepRap 3D打印机。为了争取打印速度更快一些。Stanciu将层高设定为0.25毫米，不过他建议如果追求其外观质量的话可以将层高设为0.1毫米。 当然，除了3D打印的部分之外，这位创客还得准备一些其它部件，比如电阻、电池和电池接触点等。不过这中间最重要的15个LED灯，这些LED的波长需在620 和680 纳米之间，亮度要在4000和6000MCD之间。像这样的光线可以穿透皮肤、脂肪组织和含氧的血，但是不能穿透缺氧的血液。因此很容易就能够将血液含氧量比较少的静脉凸显出来。 据了解，Stanciu将这个3D打印静脉显像仪的设计文件发送到了互联网上供人免费下载，并希望使用者能够在非商业用途的基础上进行分享。 （编译自3Ders.rg） |
